云南电脑|昆明电脑|电脑批发|it行业联盟 迫击炮是微星知名度超高的主板系列,在入门装机领域,大部分用户的装机首选主板都是迫击炮主板。而近日微星为我们带来了基于最新B660芯片组的迫击炮系列新品主板。因为12代酷睿支持DDR5和DDR4两种规格,所以这次迫击炮主板也有DDR5和DDR4两种内存插槽的型号可以选择。我们拿到的是采用DDR5内存插槽的微星MAG B660M MORTAR WIFI主板,这款支持DDR5的型号截止目前还没有上市,我们抢先看看它的性能表现。 01 微星MAG B660M MORTAR WIFI迫击炮主板介绍

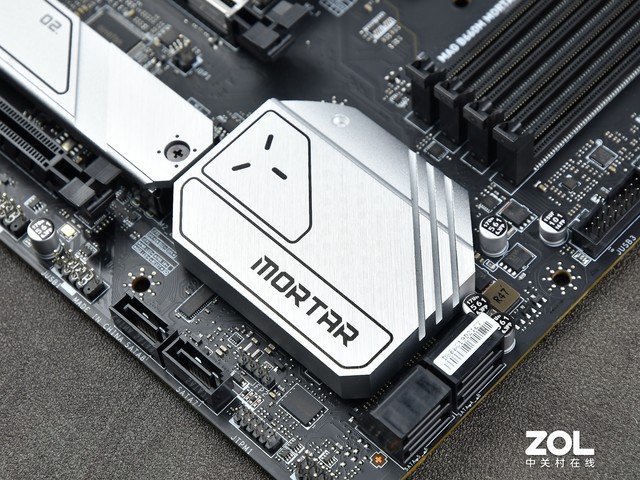

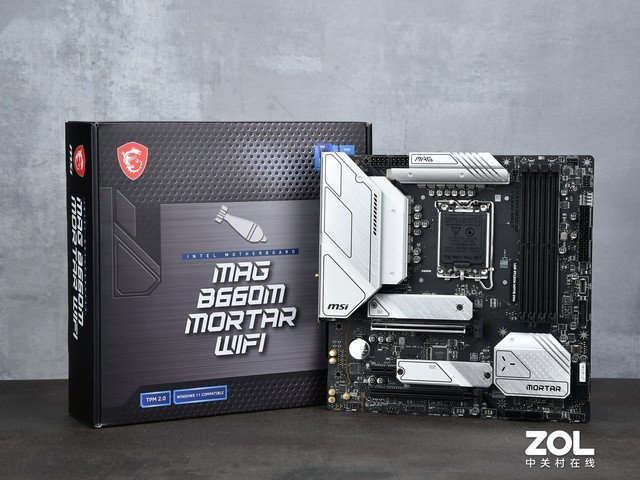

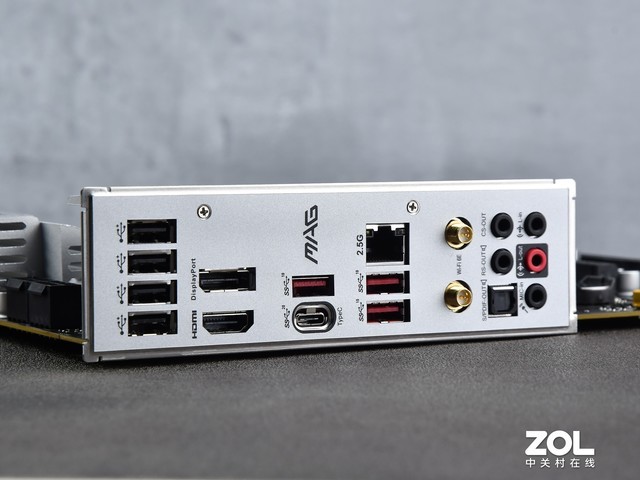

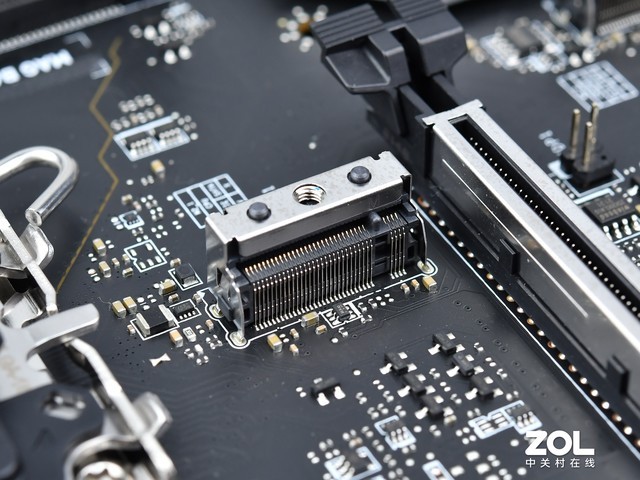

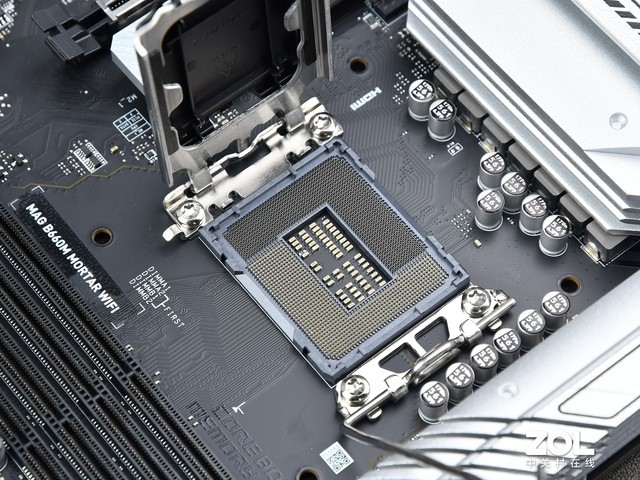

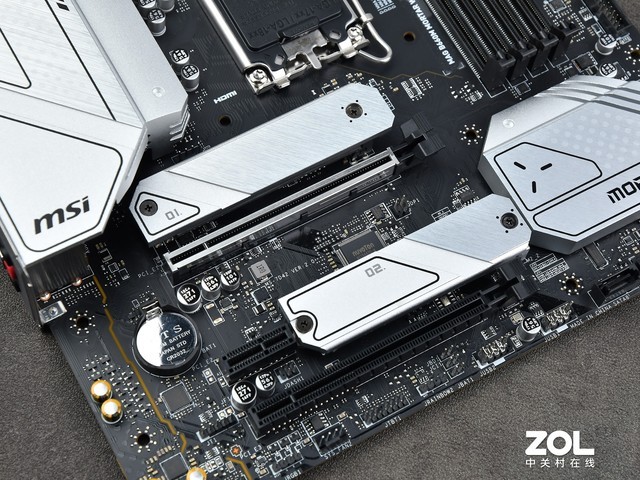

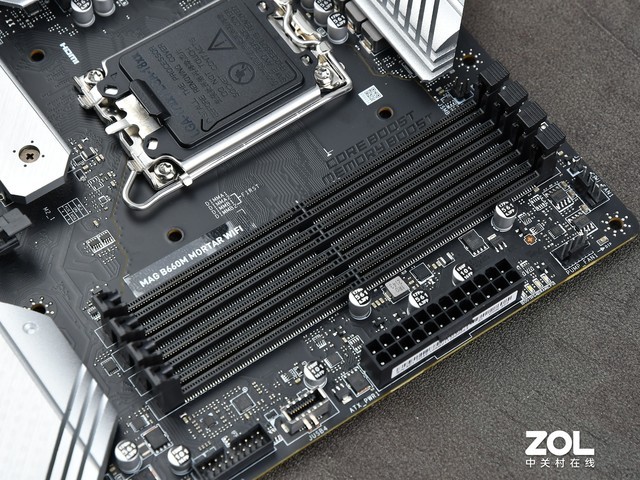

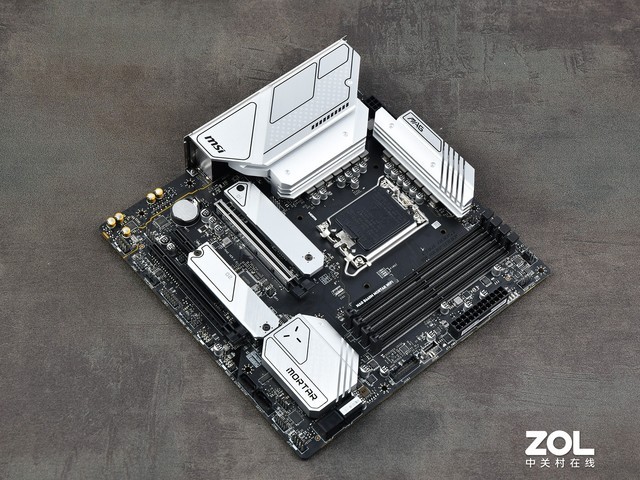

微星MAG B660M MORTAR WIFI迫击炮主板采用M-ATX板型,对于B系列芯片组来说,M-ATX板型够用,不需要大板型来增强拓展,价格也会更实惠。 微星MAG B660M MORTAR WIFI迫击炮主板 微星MAG B660M MORTAR WIFI迫击炮主板正面供电、M.2以及芯片组等发热源都覆盖了装甲,风格依旧是这两年迫击炮系列流行的银白色装甲。 微星MAG B660M MORTAR WIFI迫击炮主板 插槽为LGA1700,除了Z690主板之外,我们终于可以用其他主板来搭配12代酷睿处理器。 LGA1700 这款主板提供4根DDR5内存插槽,采用SMT贴片工艺,结合微星Memory Boost 技术,让高频信号更加稳定,不过SMT贴片工艺有个影响,插拔内存时会明显感觉插槽比DDR4更为紧致,需要小心一点。频率上,这款主板内存插槽可以支持到6200MHz以上频率的内存,比一些Z690都要强大。 内存插槽 这款主板提供两根PCIe x16长插槽,一根PCIe x1短插槽,其中一根PCIe x16长插槽采用金属装甲加固,不仅拥有更强的耐用性,带宽也支持PCIe 4.0 x16,直连CPU,建议独显都插在这根插槽上。 显卡插槽 M.2插槽有两个,位于显卡插槽周围下方的装甲下面,全部支持PCIe 4.0,最上方的直连CPU,理论上速度更好,与显卡一样,建议M.2固态优先插在这根插槽上。 M.2插槽 SATA接口有6个。 SATA 微星MAG B660M MORTAR WIFI迫击炮主板预装了I/O背板,提供4个USB 2.0接口, 3 个USB 3.2 Gen2 Type-A接口,一个USB 3.2 Gen2x2 Type-C接口,速度高达20Gbps。同时I/O背板还有专门为非F酷睿核显准备的HDMI、DP视频接口。最后提供了一个2.5G有线网口,一个Wi-Fi 6E天线接口和5个音频接口。 I/O背板 02 微星MAG B660M MORTAR WIFI迫击炮主板用料设计

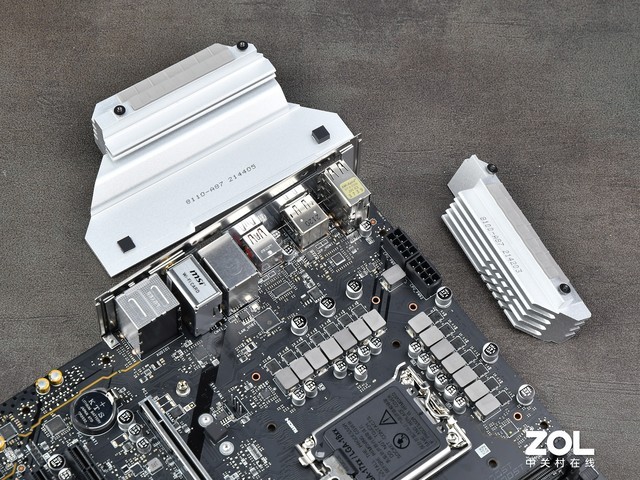

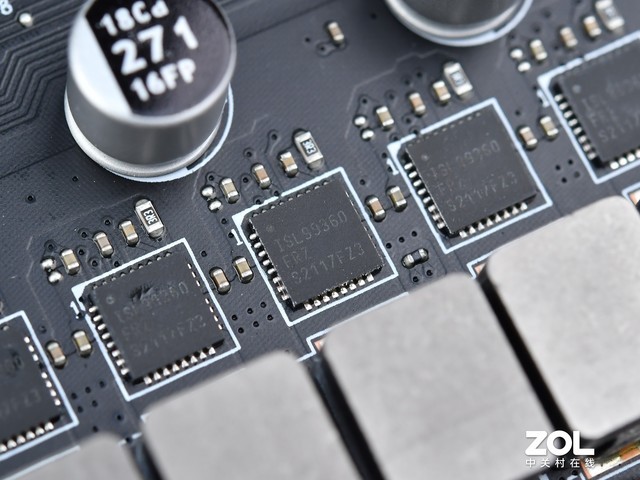

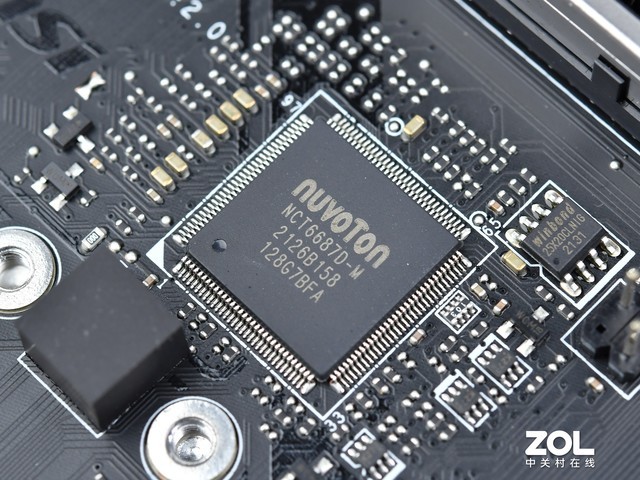

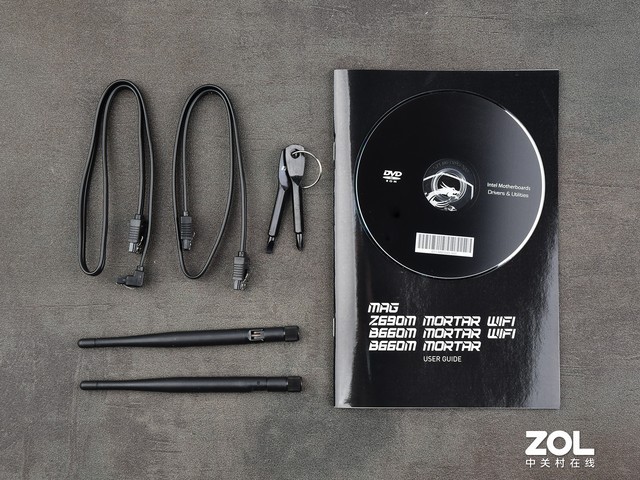

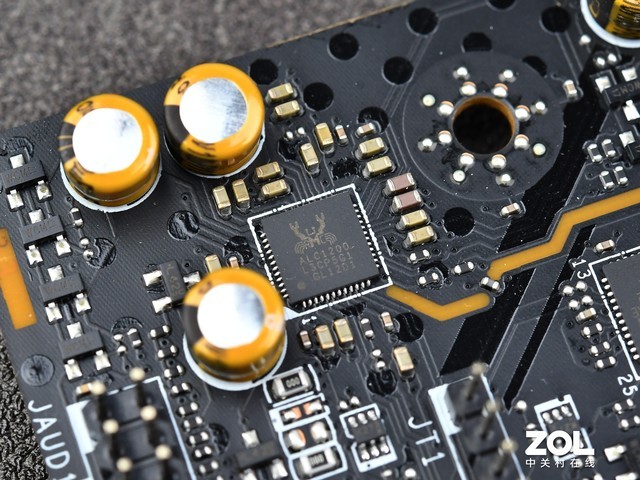

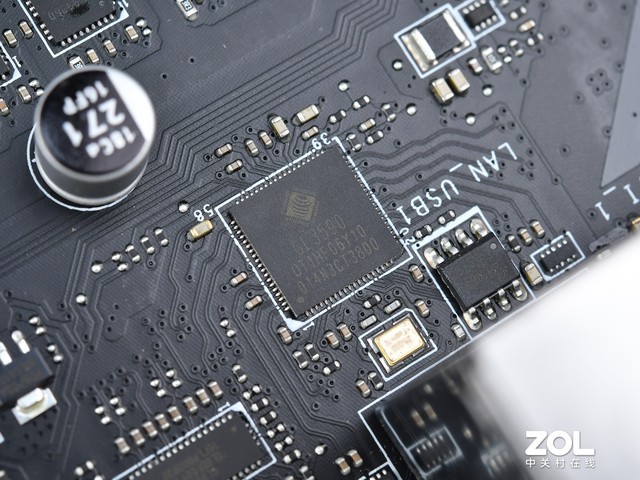

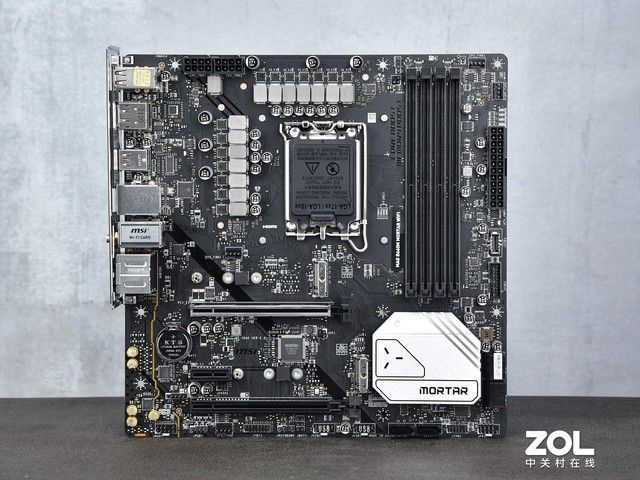

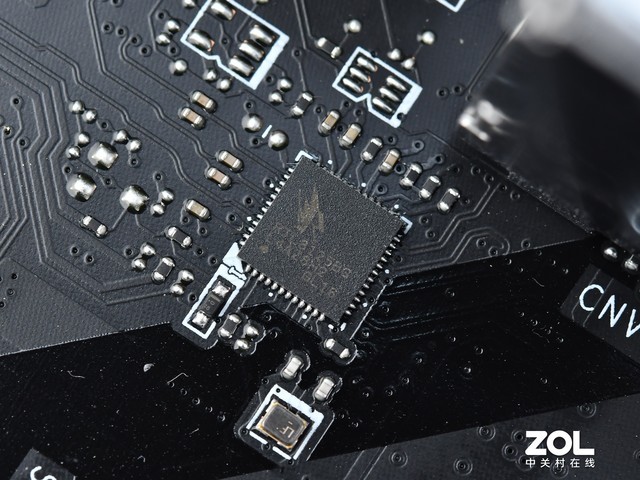

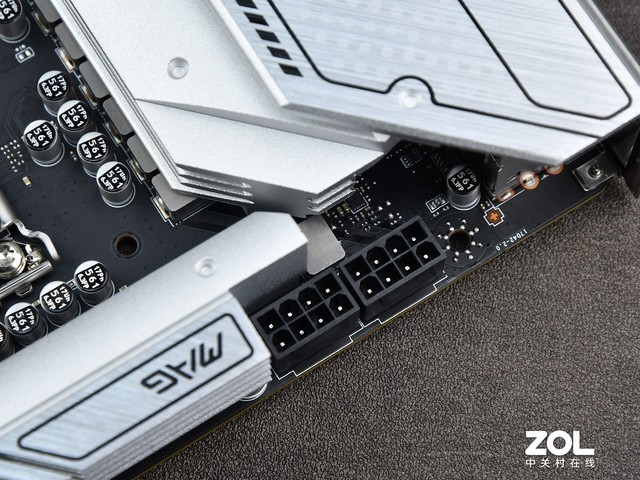

微星MAG B660M MORTAR WIFI迫击炮主板没有复杂的装甲,可以轻松的拆卸。 微星MAG B660M MORTAR WIFI迫击炮主板 微星MAG B660M MORTAR WIFI迫击炮主板采用12+1+1相供电设计,DrMOS设计,型号为ISL99360,可单相输出60A电流,核心总供电高达720A。 供电 ISL99360 双8Pin的CPU供电接口。 CPU供电接口 2.5G网卡芯片为RTL8125BG。 RTL8125B GL3590芯片,控制I/O区域的3 个USB 3.2 Gen2 Type-A接口的。 GL3590芯片 监控芯片为NUVOTON NCT6687D。 NCT6687D 声卡采用了ALC 1200,能够提供7.1 声道高清音频。 ALC 1200 配件额外提供一个Wi-Fi 6E信号增强天线。 配件 03 微星MAG B660M MORTAR WIFI迫击炮主板BIOS

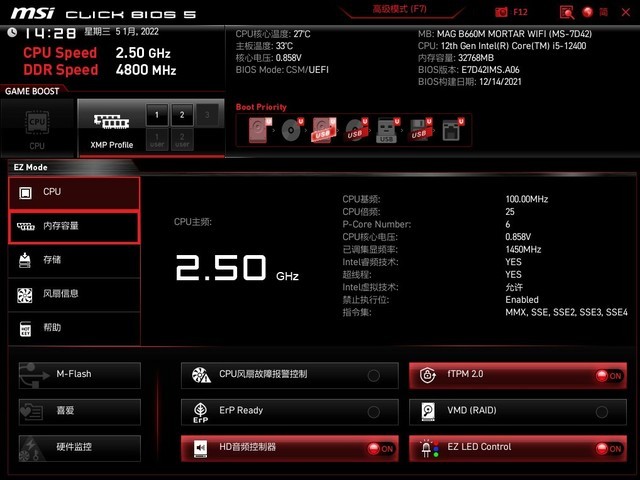

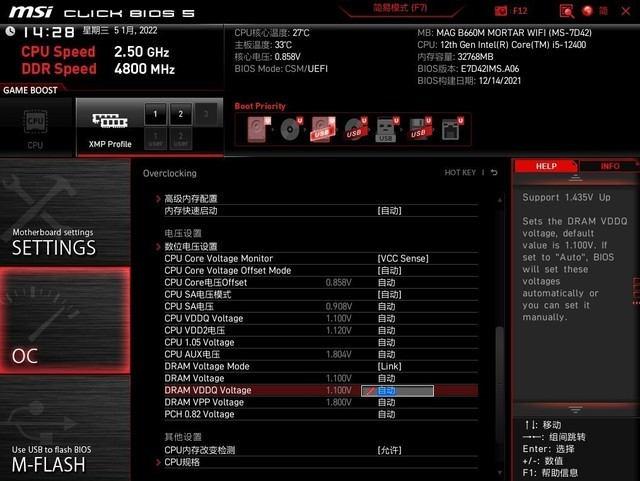

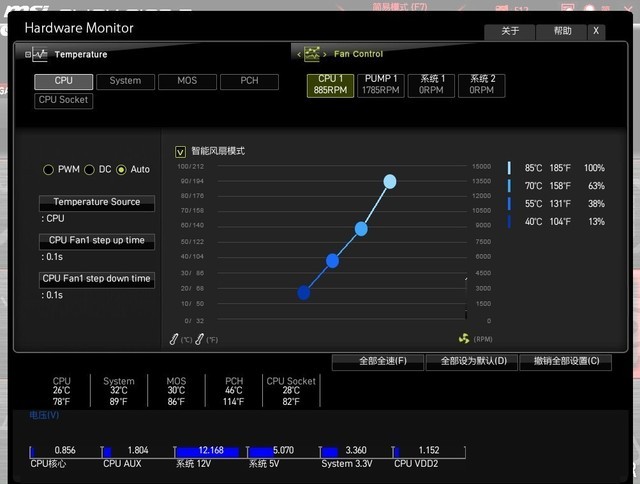

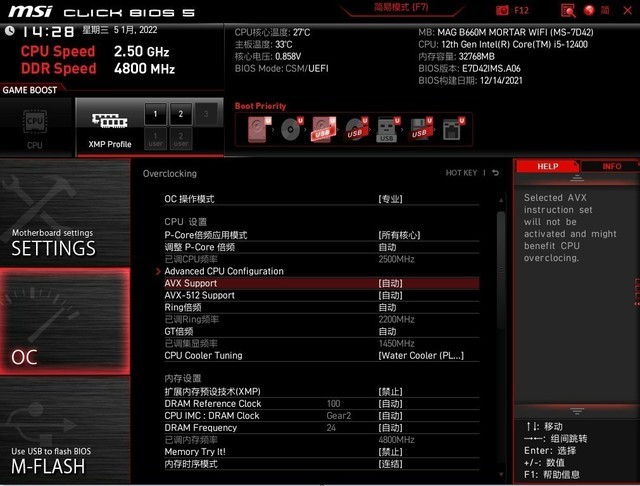

B660依旧是微星经典的中文化图形BIOS。B660可以进行内存超频,微星BIOS也增加了相应的电压、频率等相关设置。 主菜单 超频 超频 风扇 04 实战测试
接下来咱们开始进行实战测试,首先来看一下测试平台。

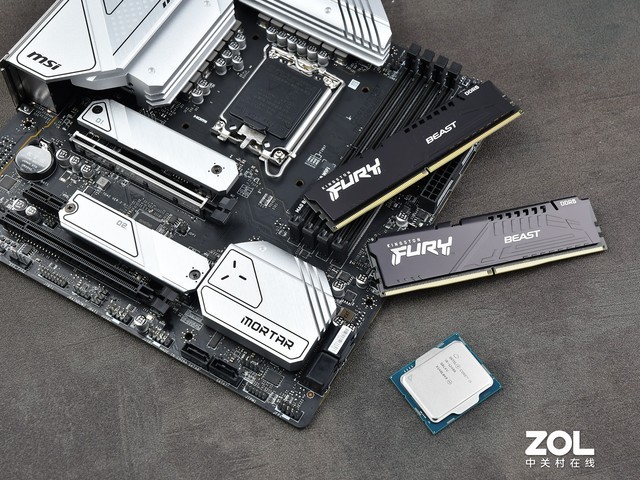

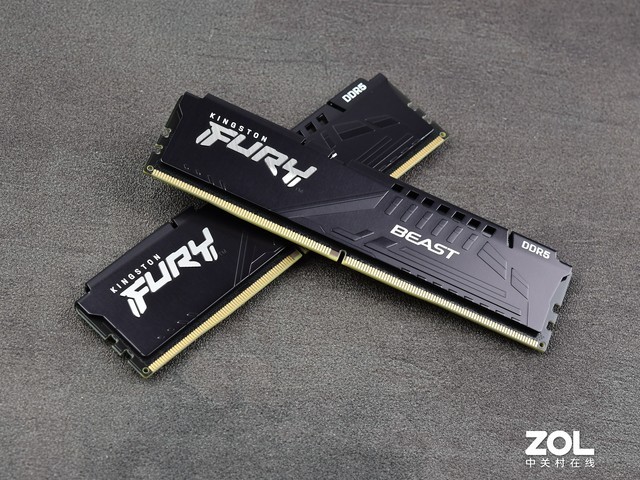

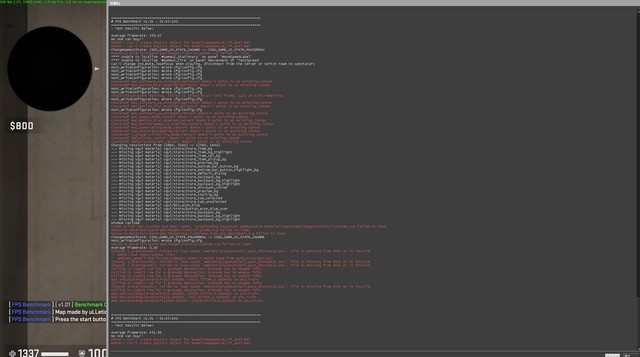

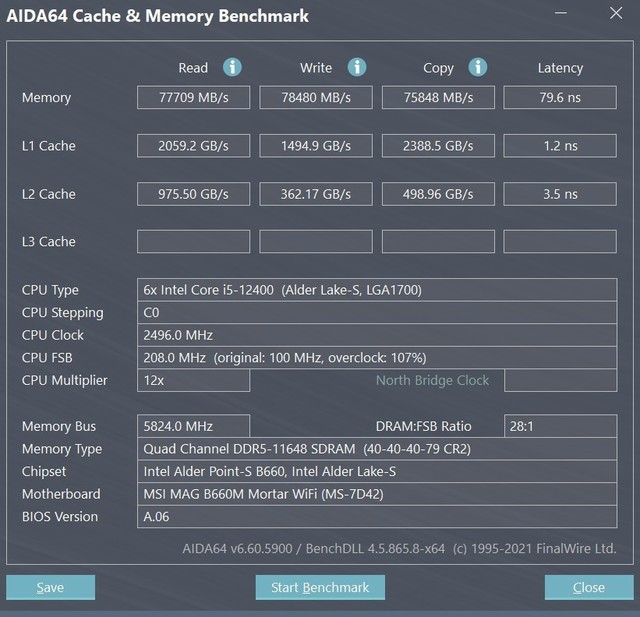

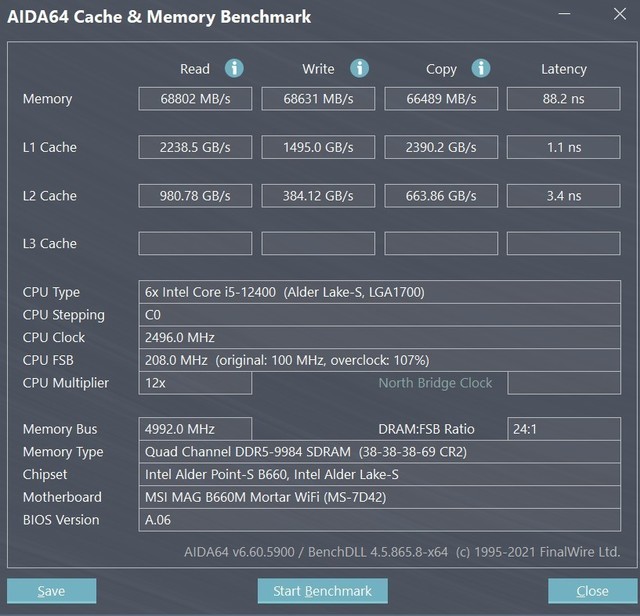

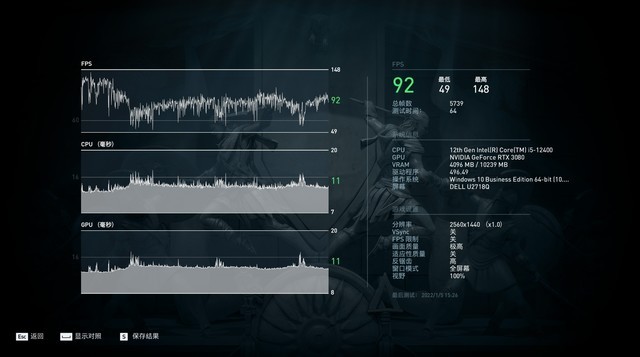

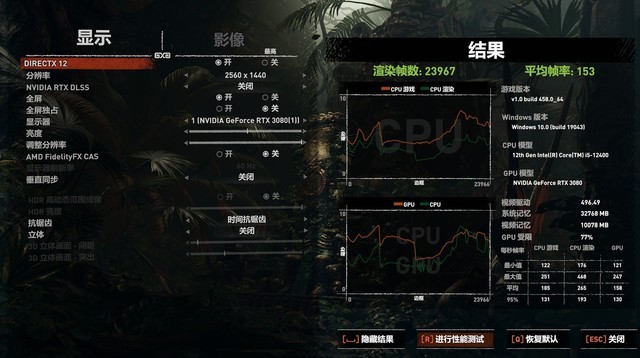

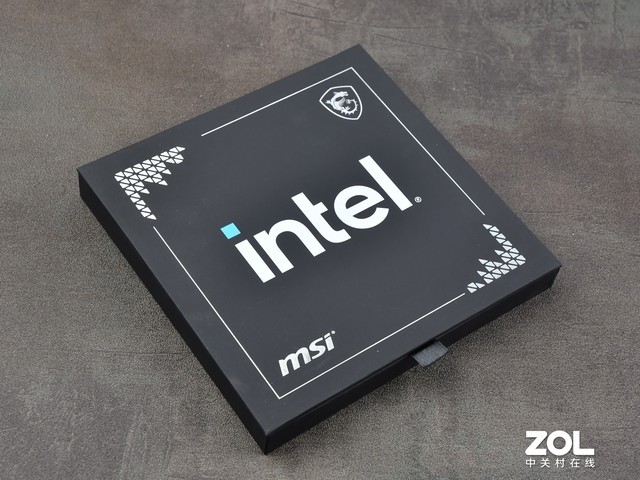

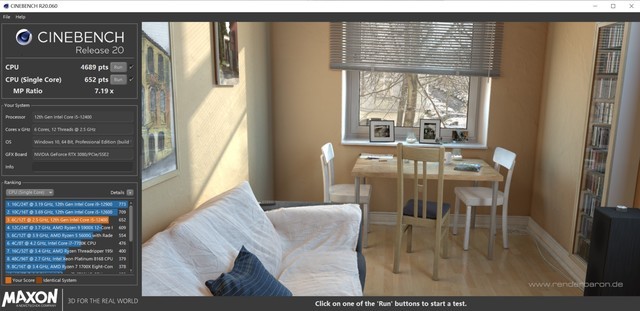

微星这次准备了主板+内存和处理器的套装。内存为金士顿FURY Beast 32GB(2×16GB)DDR4 4800MHz。处理器是英特尔刚发布的酷睿i5-12400,拥有6核心12线程,最大睿频可达4.4Ghz,TDP功耗65W,只搭载了性能核大核心,没有能效核小核心。 微星套装 酷睿i5-12400 *** 32GB(2×16GB)DDR4 4800MHz内存 CINEBENCH R20: 我们首先使用CINEBENCH R20来测试一下酷睿i5-12400的性能表现。 在CINEBENCH R20的测试中,酷睿i5-12400多核心达到了4689,单核心达到652,成绩超过了锐龙5 5600G,与锐龙5 5600X也相差不大。 内存测试: 接下来咱们测试一下DDR5内存的成绩,我们使用AIDA64进行内存跑分。 4800MHz XMP开启后,内存频率在4800MHz,此时AIDA64内存写入达到了68802MB/s,读取也有68631MB/s,远胜DDR4。 我们又将内存超频至5600MHz,AIDA64测试的内存读写表现更为出色。 5600MHz 5600MHz频率下的DDR5性能也要高于4800MHz,在微星MAG B660M MORTAR WIFI迫击炮主板上,内存超频非常简单,这款主板最高频率支持可以达到6200MHz,可充分满足高频内存的需求。 游戏测试: 下面咱们进行游戏测试,测试的游戏包括《CS:GO》、《刺客信条:奥德赛》以及《古墓丽影:暗影》这3款游戏,分辨率为2K。 《CS:GO》 《刺客信条:奥德赛》 《古墓丽影:暗影》 作为一款偏入门级别的处理器,酷睿i5-12400搭配高端独显有出色的游戏表现,测试的这三款游戏帧数 。对于预算不高的用户,通过购买高性价比的主板和CPU可以有效节省预算,这也是目前主流的攒机方式,酷睿i5-12400上市之后,通过搭配微星MAG B660M MORTAR WIFI迫击炮这样的主板就可以实现这一组合,再配上较为高端显卡能打造一个高性价的游戏平台。 拷机测试: 最后我们使用AIDI64进行拷机测试,酷睿i5-12400的TDP只有65W,想必微星MAG B660M MORTAR WIFI迫击炮主板没什么问题。 拷机 最后拷机测试没有悬念,搭配普通散热器,一个小时的FPU单拷酷睿i5-12400也只有62℃左右,使用微星MAG B660M MORTAR WIFI迫击炮主板搭配这款处理器即使是高负载也不会有任何压力。 05 高频内存优质搭档
微星MAG B660M MORTAR WIFI迫击炮主板与酷睿i5-12400性搭配表现值得大家对12代非K酷睿和B660主板的等待。作为入门性价比型号,酷睿i5-12400展现出了新品应有的实力,本身性能胜过同级别锐龙5000G处理器,而搭载DDR5内存的微星MAG B660M MORTAR WIFI迫击炮主板也是如虎添翼,让12代非K酷睿的性能更上一层楼。 微星MAG B660M MORTAR WIFI迫击炮主板 既然支持DDR5,使用微星MAG B660M MORTAR WIFI迫击炮主板打造平台造价肯定会比DDR4高不少,比较适合那些对DDR5感兴趣的用户进行尝试,这款主板的内存超频我们也测过了,完全可以满足高频DDR5内存的超频需求。 这款支持DDR5的微星MAG B660M MORTAR WIFI迫击炮主板目前还没在**上市,不过DDR4版本的迫击炮已经上架。 对比上一代迫击炮主板,微星MAG B660M MORTAR WIFI迫击炮主板在供电、拓展等方面都有一定提升,声卡和网卡也进行了升级,表现了微星的诚意。
|
